油浸式高壓試驗變壓器工作原理
高壓試驗變壓器由高壓試驗變壓器和控制箱（臺）組成，其中控制箱（臺）是集調壓器、測量、控制、保護及信號等部分組成的一體化裝置。高壓試驗變壓器采用單框芯式鐵芯，初級繞組繞在鐵芯上，測量繞組和高壓繞組采用絕緣筒繞制并套在初級繞組外，系同軸布置結構。通過調節控制箱（臺）內的調壓器輸出電壓，接入高壓試驗變壓器的初級繞組，根據電磁感應原理，可獲得需要的高壓電壓。

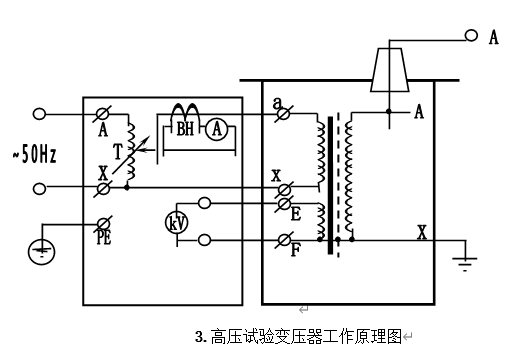

高壓試驗變壓器的工作原理圖見圖3
油浸式高壓試驗變壓器使用方法

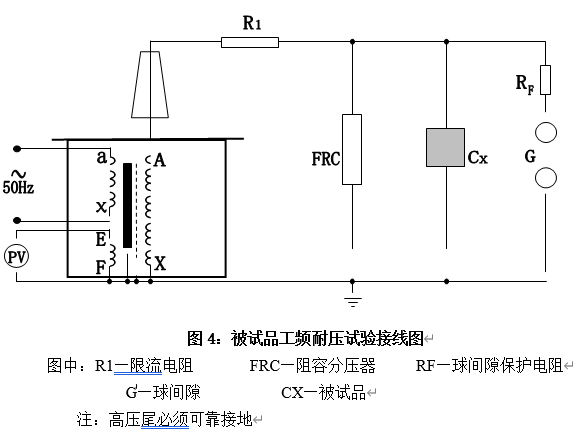

1、 試驗變壓器做被試品的工頻耐壓試驗使用接線原理圖見圖4。
工頻耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在100~300mA時，可取0.5~1Ω/V(試驗電壓)；高壓側額定輸出電流為1A以上時，可取1Ω/V(試驗電壓)。常用水電阻作為限流電阻，管子長度可按150kV/m考慮，管子粗細應具有足夠的熱容量(水阻液配制方法：用蒸餾水加入適量硫酸銅配制成各種不同的阻值)。
球間隙及保護電阻：當電壓超過球間隙整定值時(一般取試驗電壓的110%~120%)，球間隙放電，對被試品起到保護作用。球間隙保護電阻可按1Ω/V(試驗電壓)選取。
在工頻耐壓試驗中，低電壓側測量電壓(儀表電壓)不是非常準確的，其原因是由于試驗變壓器存在著漏抗，在這個漏抗上必然存在著壓降或容升，使試品上的電壓低于或高于低壓側測量電壓表上反映出來的電壓。工頻耐壓試驗時，被試品上的電壓高于試驗變壓器的輸出電壓，也就是所謂容升現象。感應耐壓試驗時，試驗變壓器的漏抗必然存在著壓降。為了準確測量被試品上所施加的電壓，因此常在高壓側接入FRC阻容分壓器來測量電壓(見圖6)。
油浸式高壓試驗變壓器工頻耐壓試驗操作臺注意事項
(1) 試驗人員應做好分工，明確相互間聯系方法。并有專門人監護現場安全及觀察試品狀態。
(2) 被試品應先清掃干凈，并**干燥，以免損壞被試品和試驗帶來的誤差。
(3) 對于大型試驗，一般都應先進行空升試驗。即不接試品時升壓至試驗電壓，校對各種表計，調整球間隙。
(4) 升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位時突然合閘。也不能突然切斷電源，一般應在調壓器降至零位時拉閘。
(5) 當電壓升至試驗電壓時，開始計時，到1min后，迅速降壓到1/3試驗電壓以下時，才能拉開電源。
(6) 在升壓或耐壓試驗過程中，如發現下列不正常情況時，應立即降壓，切斷電源。停止試驗并查明原因：①電壓表指針擺動很大；②發現絕緣燒焦或冒煙；③被試品內有不正常的聲音。
(7) 耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。
