串聯諧振在電力系統中應用的優點：

1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。

2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10。

3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。

4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。

我公司調頻諧振裝置主要功能及其技術特點：

1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。

2、整個裝置單件重量很輕，便于現場使用。

3、裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。工作模式為：全自動模式、手動模式、自動調諧手動升壓模式.

4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。

5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。

6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

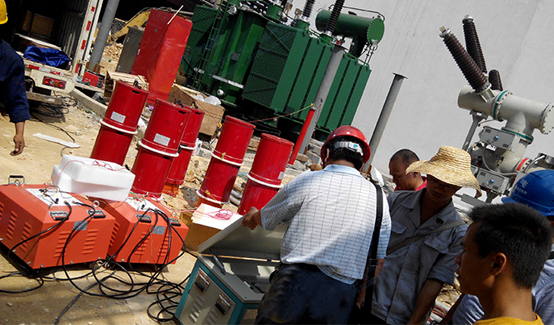

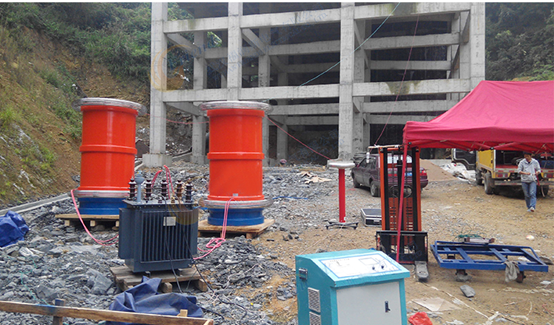

NEPRI-XZ-270kVA/270kV

 交流變頻串聯諧振技術方案

1.系統預期的測試適用范圍和設計考慮:

①　35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

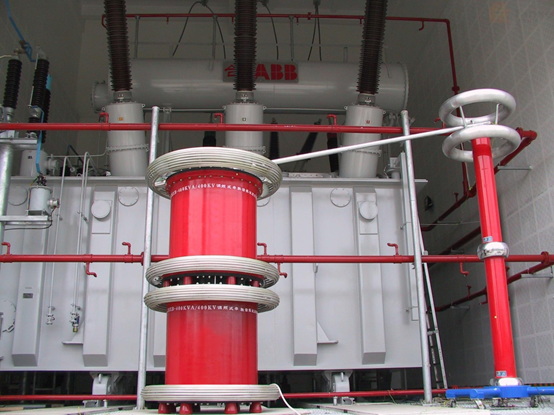

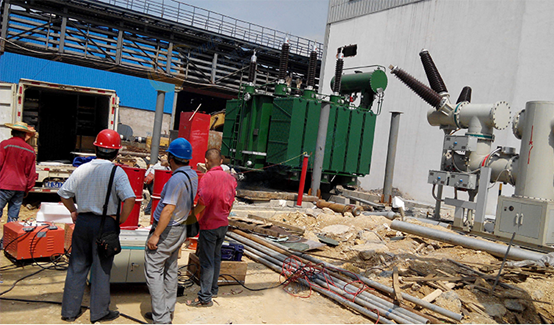

②　35kV/60000kVA主變的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過68kV，試驗時間1min。

③　110kV/100000kVA主變中性點的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過80kV，試驗時間1min。

④　110kV及以下電壓等級GIS，開關、互感器、刀閘等變電站設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過265kV，試驗時間1min。

⑤　10kV/400mm2電纜2km的交流耐壓試驗，電容量≤0.84uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。。

2.系統主要技術指標

n  系統諧振方式: 交流變頻串聯諧振使用

n  系統操控方式 : 具備手動試驗/自動調諧/自動試驗?zāi)Ｊ剑?/span>

n  輸入電壓:  220V±10%、50Hz；

n  額定容量:  270kVA

n  輸出相數:  單相

n  額定輸出電壓: 45kV 單節    ；

n  額定電流:1A單節 ；

            **電流 ：6并 6A ;

n  工作頻率: 30Hz-300Hz;

n  絕緣水平:  1.1倍額定電壓1分鐘，正常

n  系統自身的Q值：Q≥30(在 F=30HZ起始時) ;

n  系統配置的電抗器: 6節 , 45kVA/45kV/1 A/單節,

n  具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

n  具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

n  具備過電壓、過電流、過熱保護功能。

n  具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

n  具備各種數據打印功能。

n  額定60分鐘運行的溫升 ：不大于65K;

n  系統測量精度: 有效值1.0級

n  噪聲水平: 不大于 65dB

3.通用使用環境要求：

3.1 環境條件

3.1.1 環境溫度范圍   -5℃～+55℃ **溫差: ≤25℃

3.1.2 相對濕度范圍   ≤ 90%RH (at 25℃)

3.1.3 海拔條件: ≤1000m

3.1.4 其他要求:

?  戶內使用或天氣良好且無雨的戶外使用

?  無電導灰塵；無火災或爆炸威脅，禁止在雨水浸漬或不良絕緣氣體下使用；

?  供電電源要求為正弦波，電源波形畸變＜5%；

?  有可靠接地點, 接地電阻＜0.5Ω

注意：運輸或存儲，或使用中，任何部件不得在淋雨；使用中，系統接地方式采用一點接地，以降低地網電位差引起的反擊過電壓的沖擊的潛在可能性；

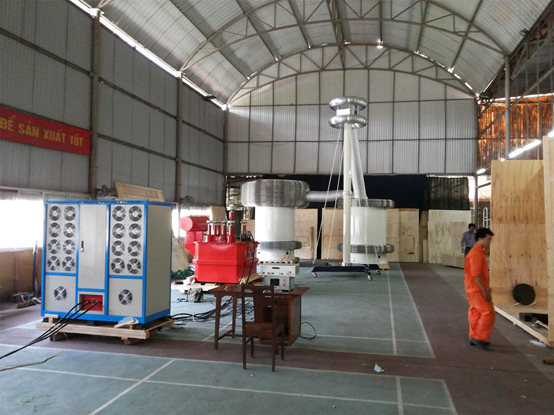

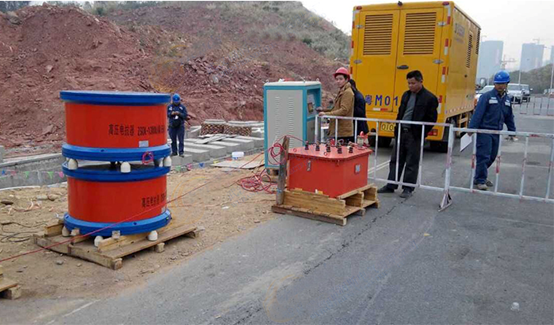

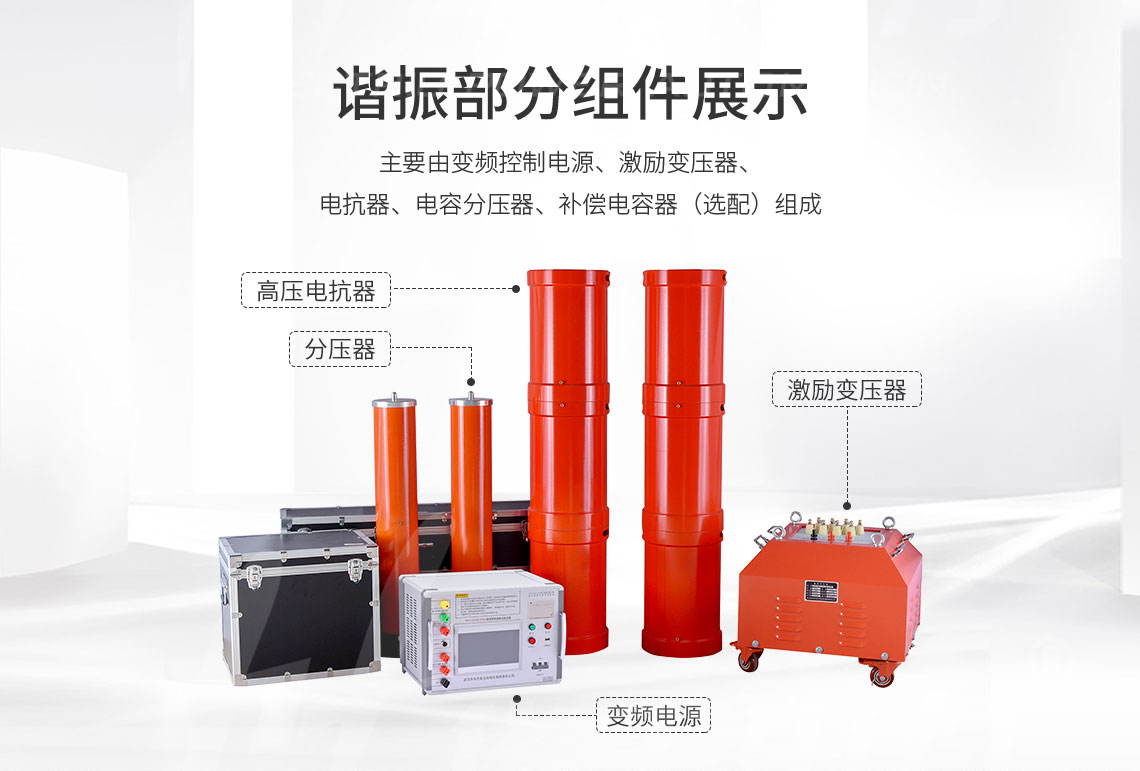

4. 系統主要組件的配置及參數:

4.1.變頻電源  型號及數量 NEPRI-BPY-15kW/380V       1 套

l  輸入電源：380V±10%  頻率：50Hz

l  輸出電壓：  0～500V可調

l  變頻電源容量：15KW

l  頻率范圍：30-300Hz  頻率分辨率：0.001Hz

l  輸出電壓不穩定度≤0.05%

l  輸出波形:正弦波,      波形畸變率:≤0.5%

l  連續運行時間: 大于1小時

l  噪聲水平:≤ 60dB

l  變頻電源采用高性能專用微機控制電壓、頻率調節

l  變頻電源配備專用引線和插頭與其他設備進行連接。

l  保   護 ：具有過壓、過流、過熱、放電保護功能。

l  具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

l  預估重量 ：大約16KG

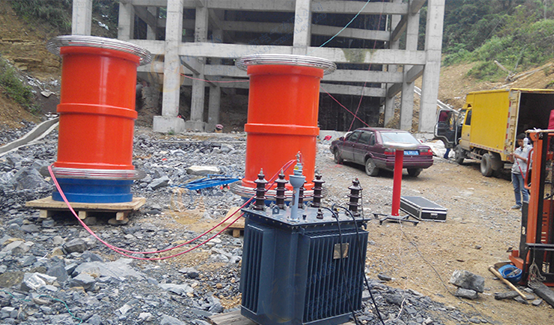

4.2 勵磁變壓器 型號及數量     JLB-15kVA/2KV/ 4KV /10KV  1臺

?  高壓、低壓繞組額定容量： 15kVA；

?  額定輸出電壓：2KV/ 4KV /10KV  ；

?  工作頻率范圍： 30～300Hz

?  連續運行時間: 大于1小時

?  電壓比測量誤差: 小于1%

?  結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器**規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；內置過電壓保護,防止擊穿反擊。

?  重   量：60Kg/臺 ;

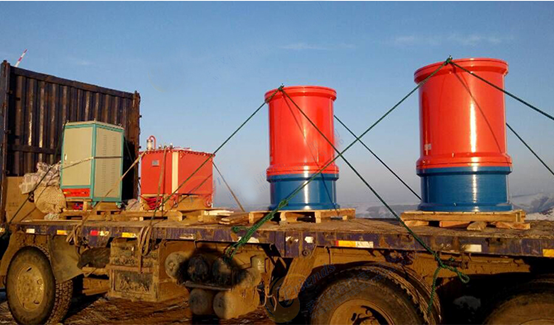

4.3 高壓試驗電抗器  型號及數量 DK-45kVA/45kV                    6節

?  工作頻率范圍：30–300Hz；

?  額定電壓：45kV；

?  額定電流：1A；

?  額定電流下工作制及溫升：同系統； 溫升不大于65K

?  單抗器可單獨使用，也可并聯使用；

?  連續運行時間：≥ 1小時

?  品質因素：  Q≥30

?  結    構：  干式；

?  重    量： 50Kg/臺

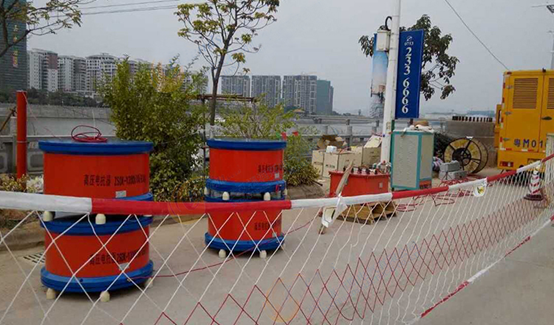

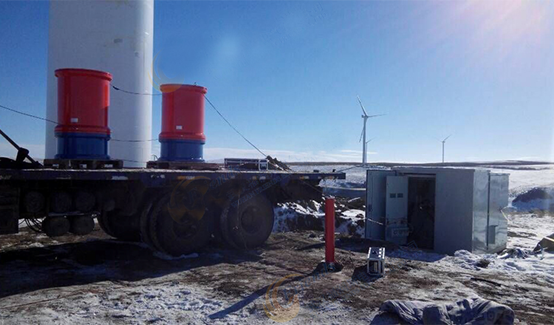

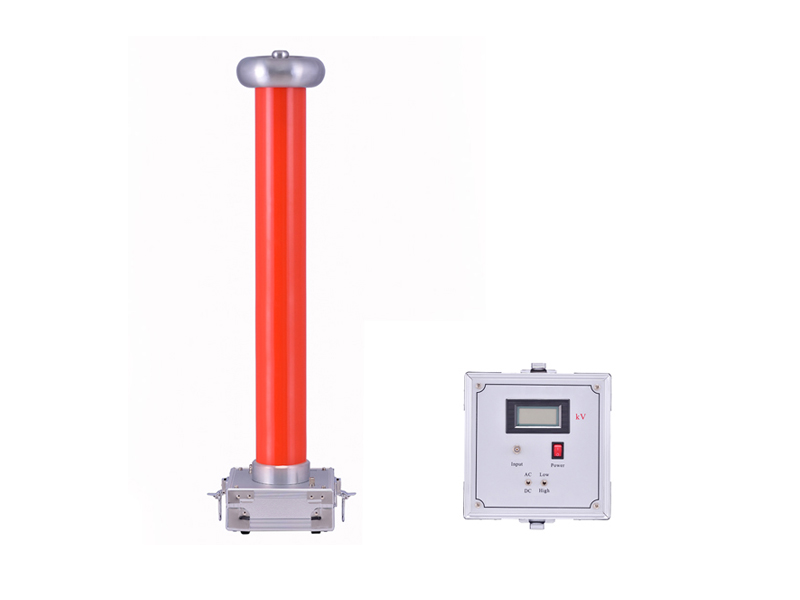

4.4.1  電容分壓器   型號及數量TRF-270kV       1套

?  額定電壓：270kV；

?  分壓比: 2000:1

?  工作頻率：30–300Hz；

?  設計考慮應容易安裝；.

?  分壓比誤差：  ≤1%,

?  測量精度：    交流有效值1.0級

?  介質損耗：    tgδ≤0.5% ;

?  高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

?  重    量：   20Kg
