隨著電子技術和微處理器技術的飛速發展，國內外將微處理機應用到變壓器直流電阻測量試驗中，出現了多種基于直流壓降法的自動測量?jī)x器，使變壓器繞組直流電阻測量提高到一個新的水平 。

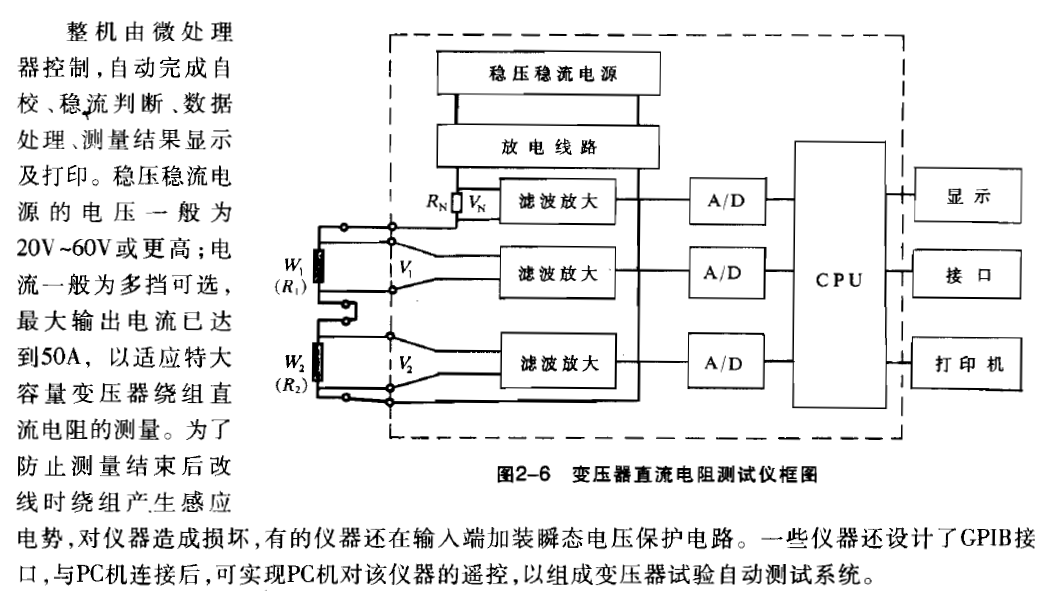

    這類儀器基本原理見圖2一6。整機主要由穩壓穩流電源、放電線路、放大濾波電路、模數變換（A/D）、微處理器（CPU）及顯示器、打印機和接口組成。RN為標準電阻，W1和W2分別為被測變壓器繞組。當回路通過恒定電力I時，可測出W1,W2上電壓降V1,V2.這時V1=IR1,V2=IR2,VN=IRN,可得：

    這類儀器國內常見的有瑞士產2282、2288，國產有JD2540、BRT-I、TG一3960一7、BKZ一2、 PS一2等型號。這些儀器量程大致在0.5毫歐-200歐姆以上，準確度為0.1％一0 .2％。

    用變壓器直流電阻測試儀測大容量變壓器繞組直流電阻時應注意：

    （1）變壓器繞組電感很大，測量結束后應充分放電后才能斷開接線，否則往往因繞組產生反電勢而損壞測量?jī)x。

    （2）測試過程中必須避免穩壓穩流電源線路斷路和電源斷電。

    （3）測量結束后充分放電前，不允許無勵磁調壓繞組改換分接位置。
