1、本開關特性測試儀檢定裝置只能用于檢定用于金屬觸頭測試的開關測試儀，不包含帶合閘電阻斷口和石墨觸頭斷口的開關儀。一般來說，金屬觸頭斷口電壓≤DC24V，合閘電阻斷口電壓＞DC24V。石墨觸頭原理是恒流源輸出，無法用常規方法檢測。如果有的儀器內部有關閉合閘電阻功能（如武漢大洋），那就可以檢測該儀器的金屬觸頭通道，具體要咨詢檢定裝置生產廠家。

2、檢測開關斷口電壓的方法。開關儀斷口處于分閘狀態時候，用萬用表直流檔檢測斷口對斷口公共端的輸出電壓，不能高于24V。（用萬用表交流檔也**檢測一下，防止開關儀斷口損壞后有交流電壓也會把檢定裝置打壞）。開關儀斷口電壓檢測沒問題后，將其斷口用線與斷口公共端短接，看狀態有無變化，如果開關儀斷口狀態不變，說明開關儀該斷口有損壞。損壞斷口的開關儀如果要檢測，該斷口不要接線，以免損壞檢定裝置。

3、開關測試儀與檢定裝置觸發只能為內對外或者外對內給電觸發。就是說開關儀為內觸發輸出電壓源時，檢定裝置必須是外觸發（裝置內部軟件設置必須設置為有源外觸發）；開關儀為外觸發接受輸入電壓源時，檢定裝置必須是內觸發（裝置內部軟件設置必須設置為有源內觸發）；否則無法正常工作，嚴重如內對內則會損壞儀器。

4、關于檢定校準的啟動順序：

    開關儀為內觸發，檢定裝置為外觸發。先將兩者的觸發方式分別設置好。然后調整檢定裝置到參數校準界面，選擇合閘或者分閘校準，然后選擇開始校準，使檢定裝置處于等待信號輸入狀態，然后調整開關測試儀內部直流電壓為100V以上，再選擇開關測試儀做合閘或者分閘測試（這個合閘或者分閘測試我們只能是被動選擇的，他是由前面檢定裝置決定的。先前檢定裝置選擇的是合閘校準，那么開關測試儀此時就必須選擇合閘測試。先前檢定裝置選擇的是分閘校準，那么開關測試儀此時就必須選擇分閘測試）。如果開關儀選擇了錯誤的測試邏輯，會導致測不出數據來。

    開關儀為外觸發，檢定裝置為內觸發。先將兩者的觸發方式分別設置好。然后調整開關測試儀，選擇做合閘測試或者分閘測試，使開關儀處于等待信號輸入狀態，然后調整檢定裝置到參數校準界面，選擇合閘或者分閘校準（這個合閘或者分閘測試我們只能是被動選擇的，他是由前面開關測試儀決定了的。先前開關儀選擇的是合閘測試，那么檢定裝置就必須選擇合閘校準。先前開關儀選擇的是分閘測試，那么檢定裝置就必須選擇分閘校準），然后選擇開始校準。如果檢定裝置選擇了錯誤的測試邏輯，會導致測不出數據來。

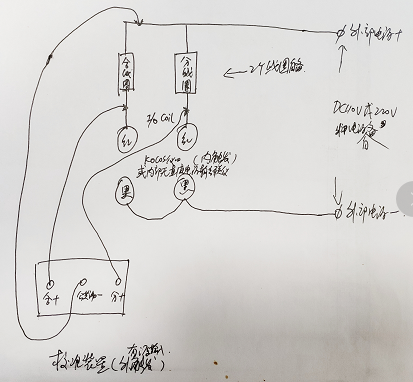

5、對進口開關儀，如KOCOS ，TM1600等。還有內部無直流電源輸出的開關測試儀，接線方式如下：

客戶自己準備兩個線圈，就是普通的斷路器合分閘線圈就可以了。另外準備一個DC110V或者DC220V 的直流電源。I=U/R ，只要保證電流小于10A以下都沒問題。這個作為選擇外部電源和匹配合分閘線圈的計算依據。
