電流互感器的工作原理和等效電路與一般互感器相同，只是被測電路中初級繞組串聯，匝數少；次級繞組連接到低阻抗負載，例如電流表和繼電器電流線圈，它們近似短路。一次側電流（即被測電流）和二次側電流取決于被測線路的負載，與電流互感器的二次側負載無關。電流互感器運行時，二次側不允許開路，運行時不允許在未旁路的情況下拆卸電流表和繼電器等設備。

    電流互感器是電力系統電能計量和保護控制的重要設備，這也是電流互感器也分為計量類互感器和保護類互感器。它是電力系統電能計量、繼電保護、系統診斷和檢測分析的重要組成部分。經濟運行的前提。

一、特點

1、初級繞組串聯在電路中，匝數少，所以初級繞組中的電流完全取決于被測電路的負載電流，與被測電路的大小無關二次電流。

2、儀表電流線圈與電流互感器二次繞組相連的阻抗很小，所以在正常情況下，電流互感器工作在幾乎短路的狀態。

二、電流互感器的分類

1、按用途分：

1) 測量電流互感器或測量電流互感器的繞組。在正常工作電流范圍內，將電網的電流信息提供給測量、計量等設備。

2）保護電流互感器或電流互感器的保護繞組。在電網故障狀態下，將電網故障電流信息提供給繼電保護等裝置。

2、按絕緣介質分：

1）干式電流互感器采用普通絕緣材料包裹，浸漬漆處理。帶或不帶塑料外殼的電流互感器多為低壓電流互感器。

2）鑄造電流互感器。用環氧樹脂或其他樹脂混合物澆注的電流互感器。

3）油浸式電流互感器。采用絕緣紙和絕緣油進行絕緣，一般為戶外型。目前在我國各種電壓等級普遍使用。

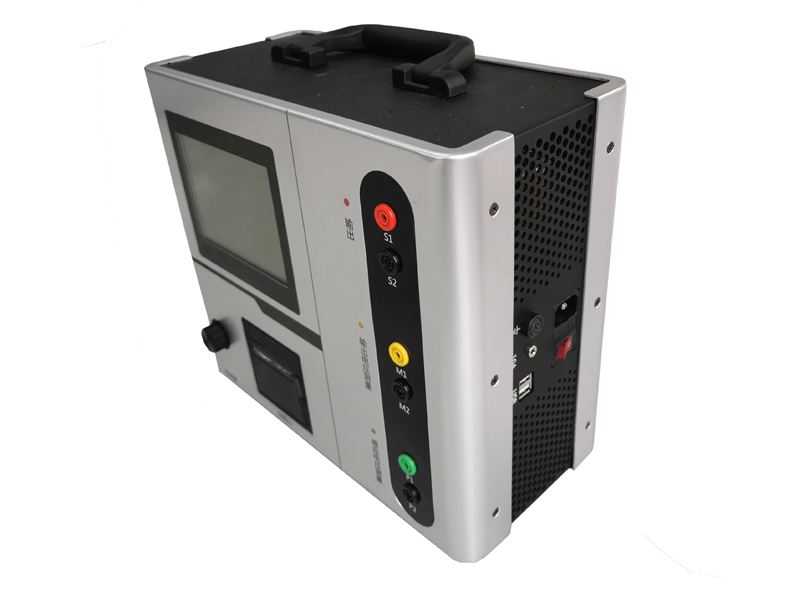

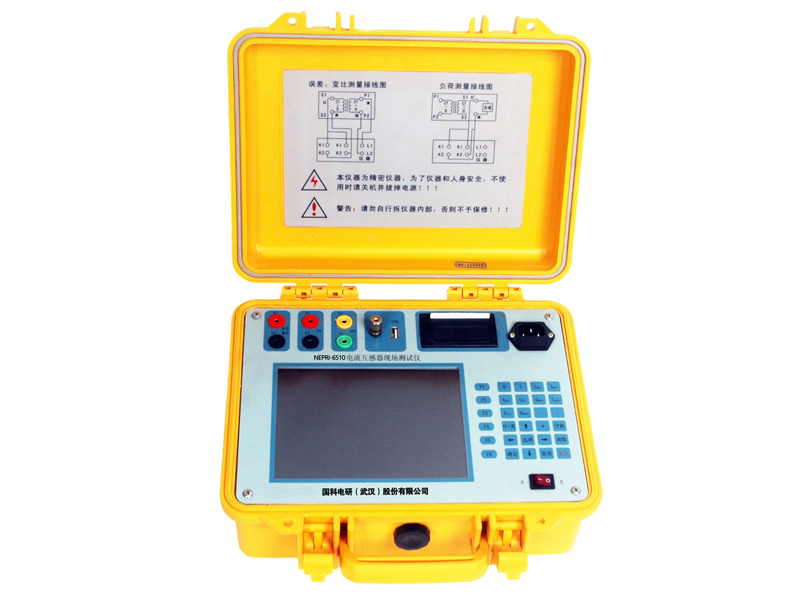

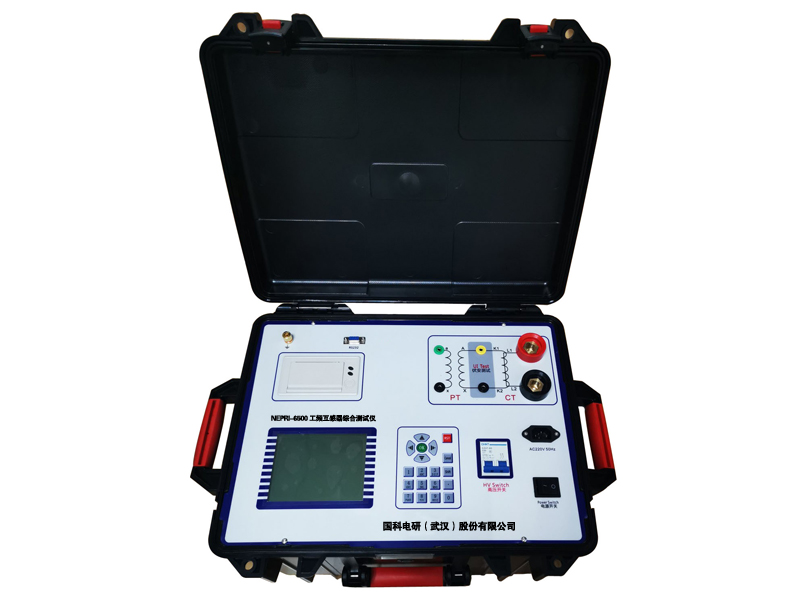

測量電流互感器的設備主要有以下幾種：
