作原理簡介：

時間校準裝置電路劃分為：觸發電路、高速可預置計數器電路、高精度晶體振蕩電路、單片機控制電路、輸出控制電路，如圖（1）所示。

圖（1）

NEPRI-6391校準裝置時間校準的特點是：

3.1 實時性強，裝置努力做到了觸發實時，計數實時，輸出實時。為了能實現實時，觸發環節采用恒流觸發，計數環節采用高速可編程邏輯電路構成同步計數器，保證計數輸出和基準脈沖同步，輸出電路采用晶體管模擬輸出。

3.2 采用高精度石英晶振，保證基準脈沖的精確性和穩定性。

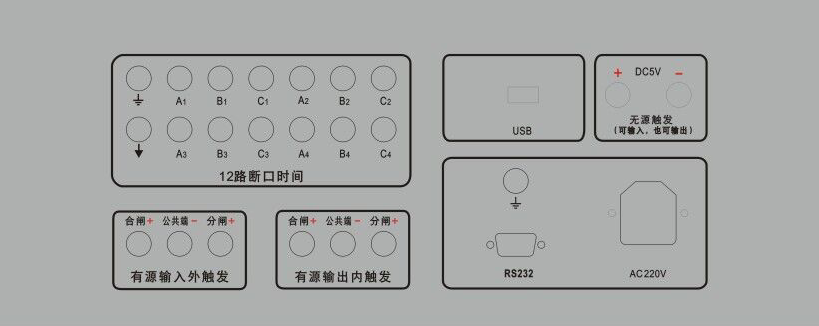

4、儀器背板主要部分說明：

4.1  12路斷口時間：

模擬高壓斷路器12路觸頭輸出，前6路A1，B1，C1，A2，B2，C2與其前端黑色接地插孔共地，后6路A3，B3，C3，A4，B4，C4與其前端黑色接地插孔共地，稱之為虛地。如果要同時測量12路，則要保證兩個地相連。

支持每一個斷口設置不同的時間，支持不同期設置。

4.2有源輸入外觸發：

由被校驗的高壓開關測試儀提供觸發電壓，輸入觸發電壓的范圍為：DC20－250伏。

4.3有源輸出內觸發：

由本校準裝置提供觸發電壓來觸發被校驗的高壓開關測試儀，輸出電壓：DC 110V左右。

4.4 無源觸發端：

   主要用于對本裝置進行校準。此端口無法承受電壓，否則會損壞設備。

4.5 USB接口和RS232聯機接口：

   USB接口主要用于設備優盤升級和數據導出功能。RS232接口用于本校準裝置與計算機聯機通訊使用。

   注意：輸出端口可以設置成節點輸出或者TTL電平輸出，不管哪種輸出方式，都嚴禁輸出端口短路，短路會損壞設備。

5、使用具體說明：

5.1接好高壓開關測試儀和NEPRI-6391 高壓開關測試儀校準裝置之間的連線（包含：地線、斷口線和控制線）。然后打開電源開關（時間彈跳參數對應的按鍵開關為必須開啟的開關，行程速度校準對應的開關，在需要校準行程速度的時候開啟，平時可選擇關閉。此開關開啟后需等待1-2分鐘，讓內部負責驅動行程速度的電腦完成啟動）。為保證NEPRI-6391校準儀器測試的可靠性，開機預熱5分鐘以上再進行測試。

5.2 參數設置和操作：

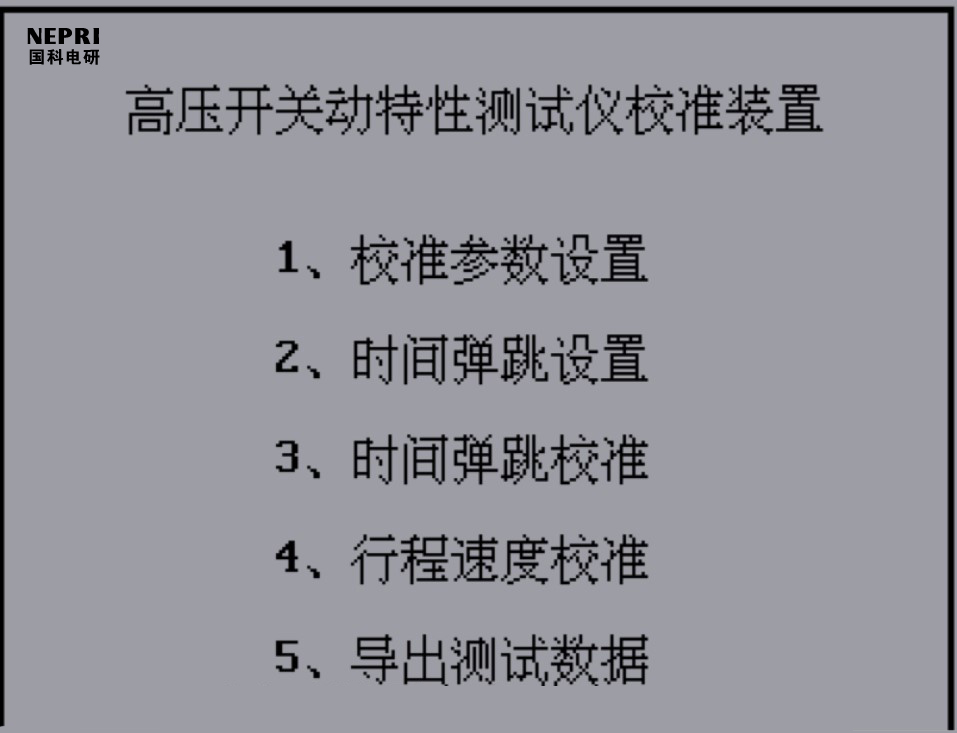

NEPRI-6391 高壓開關測試儀校準裝置的具體操作方法：開機后進入主界面，如下：

進入主菜單中的【1、校準參數設置】，對NEPRI-6391 校準裝置和被校開關測試儀分別進行如下設置。

A、  NEPRI-6391 校準裝置設置：   觸發方式：外觸發

                          觸發類型：有源觸發

                          脈沖輸出：節點輸出

                          彈跳頻率：1K

被校準高壓開關測試儀設置：觸發方式：內觸發

                          輸出電壓：調整為DC100-DC220V之間為宜

彈跳頻率可選1K,2K,4K,8K。彈跳頻率大小對應彈跳的精細程度。頻率越大，彈跳越精細。1KHz彈跳間隔時間為1/1000=0.001S=1ms，2KHz彈跳間隔時間為1/2000=0.0005S=0.5ms，4K,8K類推。

具體接線，如圖：

NEPRI-6391 校準裝置紅色接線柱接高壓開關測試儀內部直流輸出電源的合閘+，黑色接線柱接高壓開關測試儀內部直流輸出電源的負—，綠色接高壓開關測試儀內部直流輸出電源的分閘+。

然后進行時間彈跳等時間量的設置，具體操作方法如下：

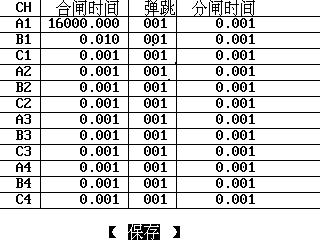

進入主菜單中的【2、時間彈跳設置】，如圖：

按向上鍵進入所要修改的位置，如A1合閘時間斷口處，按【確定】鍵后，然后按左右鍵，可以左右移動光標，移動要相應的位置上，按上下鍵修改數字大小。修改好后按【確定】鍵保存該項設置，然后再按上下左右鍵可以進入到其他需要修改的地方，按照上面的方法進行修改即可，修改完后，將光標移動到屏幕*下端的【保存】處，按【確定】鍵保存所有時間彈跳參數的設置。

然后再將光標移動到主菜單界面的【3、時間彈跳校準】，按【確定】鍵進入，如圖：

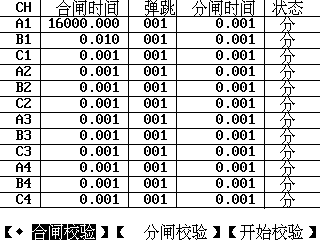

按【確定】鍵選中“合閘校驗”，如下圖示：

再按右鍵將光標移動到“開始校驗”，如下圖示：

按【確定】鍵開始測試：

觀察NEPRI-6391校準裝置屏幕右端的斷口狀態會發生變化。如果斷口狀態先前是分，則此時會直接操作被校準高壓開關測試儀進行合閘測試（如果斷口狀態先前是合。則此時會直接操作被校準高壓開關測試儀進行分閘測試）， NEPRI-6391校準裝置動作（會聽到蜂鳴器響聲），等待測量結束，被測試高壓開關測試儀會出現相應的波形和時間、同期、彈跳等數據。

    以上操作是用高壓開關測試儀內部輸出電源來觸發NEPRI-6391校準裝置。NEPRI-6391處于待命狀態，高壓開關測試儀輸出信號，使檢測系統正常工作。

B、 NEPRI-6391校準裝置設置：     觸發方式：內觸發

                           觸發類型：有源觸發

                           脈沖輸出：節點輸出

                           彈跳頻率：1K

 被校準高壓開關測試儀設置：觸發方式：外觸發

    彈跳頻率設置與前文一樣的方法，此處不再贅述。

這是用NEPRI-6391校準裝置來觸發高壓開關測試儀。高壓開關測試儀處于待命狀態，NEPRI-6391輸出信號，使檢測系統正常工作。此種方式下的設置參數也可以用于NEPRI-6391校準裝置本身的運動行程校驗。

具體接線方法，如圖：

如果高壓開關測試儀外觸發只有兩根線，則合閘測試時候接合閘+和公共端-；分閘測試時候接分閘+和公共端-。如果高壓開關測試儀外觸發有三根線，則按照對應方式將線接好。

具體操作方法參考前文。

根據NEPRI-6391上顯示的斷口狀態：如是分，則操作高壓開關測試儀做合閘測試；如是合，則操作高壓開關測試儀做分閘測試。先操作高壓開關測試儀使之處于等待觸發狀態，然后將NEPRI-6391的光標移動到右側的【開始校驗】上面，按一下【確定】按鍵發觸發命令：內觸發信號由等待變?yōu)檩敵?，校準裝置驅動儀器完成動作，儀器界面出現相應的波形和時間、同期、彈跳等數據。

5.3、校準NEPRI-6391高壓開關測試儀校準裝置的具體設置和操作：

將NEPRI-6391校準裝置設置：觸發方式：內觸發

                    觸發類型：無源觸發

                    脈沖輸出：TTL電平輸出

用高精度示波器可觀察：無源觸發負極-接示波器的地，探頭1接無源觸發正極+ ，探頭2接NEPRI-6391被檢測斷口，如A1。

無源內觸發是下降沿觸發，合閘時候是上升沿，分閘時候是下降沿。

然后按照上文B介紹的操作即可。也可以采用Agilent 53230A 通用計數器進行時間校準。

5.4、NEPRI-6391與被測開關特性測試儀的行程速度校準

行程速度校準運動平臺工作原理：位移及速度裝置啟動磁懸浮電機按照設定行程和速度參數運行，電機上安裝有反饋位移的光柵尺，在電機運行的過程中會有正交脈沖輸出，標準裝置采集并存儲此脈沖信號同時記錄時間參數，從而獲得電機運行的行程-時間曲線，再對該曲線進行微分計算獲得速度-時間曲線，并根據高壓開關相關行程和速度參數的定義計算得到開距、超程等行程標準量和剛分速度、剛合速度等速度標準量。

將備測開關特性儀的直線電阻傳感器與校準裝置可靠相連接。安裝時請盡量使用傳感器行程的中部位置（傳感器中間部分線性度**），一定要確保校準裝置的運動行程包含在滑桿的行程中，以避免超過傳感器行程嗎，將其拉壞。在安裝時直線電阻傳感器測試時要注意，傳感器本體固定不動，傳感器內部滑桿與校準裝置一起運動,運動軸線與滑桿軸線間的同軸度誤差≤0.2mm。

 如果測試出來有發現開關測試儀的行程-時間曲線不是很光滑，且與NEPRI-6391校準裝置的時間有較大差異，則應排除傳感器的影響，*簡單的方式是將傳感器的滑動軸，稍微旋轉一點點，讓其內部電刷接觸充分且滑動順暢減小毛刺。

  如果NEPRI-6391校準裝置觸發方式設置為內觸發，則被校驗開關測試儀觸發方式必須設置為外觸發。操作測試時，先啟動被校驗儀器處于待命狀態，然后再操作NEPRI-6391校準裝置觸發動作，完成校準。注意：切不可兩者都設置為內觸發，則兩者都設置為內觸發，則都有電源輸出，則肯定會損壞NEPRI-6391校準裝置和被校驗儀器。

如果NEPRI-6391校準裝置觸發方式設置為外觸發，則被校驗開關測試儀觸發方式必須設置為內觸發。

操作測試時，先啟動NEPRI-6391校準裝置處于待命狀態，聽到電機的電流聲音時候（這個過程可能會耗費幾十秒鐘，）方可再操作被校驗開關測試儀觸發動作，完成校準。如果沒有聽到電流聲音就提前觸發，則完成不了測試。

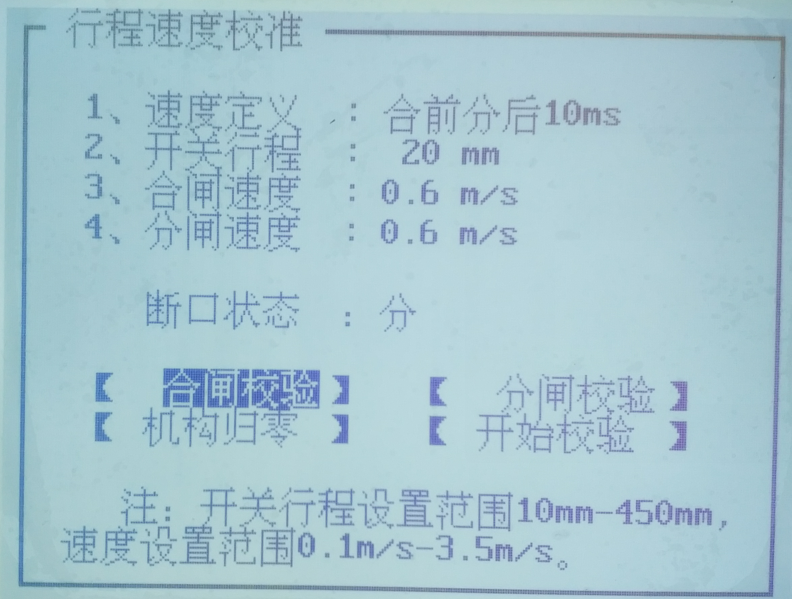

行程速度設置操作界面如下：

注意：必須先設置好前面1,2,3,4條設置參數，然后再選擇下面的操作界面。如果選中操作界面后又發現前面4個設置參數有需要修改的，則必須在修改好后再次重新選擇操作界面，否則會出現操作錯誤。
