技術參數

輸入電源   220V±10%    50Hz±10%

大氣氣壓   86～106kPa

溫    度   -10～40℃

濕    度   ≤80%RH

時    間      16000.0ms           分辨率:        0.1ms            精度：0.1%±0.1ms

過渡電阻      30Ω~1600Ω      分辨率:        1Ω               精度：2%

速    度      20.00m/s              分辨率:        0.01m/s         精度：1%

行    程      800mm                分辨率：     0.1mm          精度：0.5%±0.1mm

電    流      20A                      分辨率：     0.01A

內部電源      DC10-265V/20A

儀器體積      360mm(L)×230mm(W)×200mm(H)

重量              10kg

儀器特點

機內主機為工控機，主頻600MHz。

雙端接地測試   現場開關不打開接地刀閘情況下，能夠測試GIS開關、普通開關3個斷口的時間、同期。

過渡電阻    6路過渡電阻測試，投切電阻、時間測試。（選配石墨觸頭功能）

時間      12個斷口的固有分、合閘時間，同相、相間同期。

彈跳      彈跳時間，彈跳次數，彈跳過程，彈跳波形。

速度   剛分、剛合速度，**速度，速度波形。

行程      超行程，過沖行程。

電流      分、合閘線圈的分、合閘電流值、波形圖。

重合閘   任意整定重合閘間隔時間值、金屬短接時間、無電流間隔時間。

動作電壓 機內提供DC10～265V/20A(短時工作)數字可調斷路器動作電源，任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

**通用式測速傳感器 安裝極為方便，簡捷。

適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。

開關動作一次，得到所有數據及圖譜。

主機可存儲一萬組以上現試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。

配備U盤接口，可直接把數據保存到U盤。

主機大屏幕、寬溫帶、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。

中文菜單操作，使用方便。

全中文內置打印機打印所有數據及圖譜。

剛分、剛合速度相應地編制了分析軟件，根據需要，任意分析，適用于國內外任何一家開關廠生產的任一型號開關的測速。

術語定義

 分（合）閘時間             分(合)閘線圈上電作為計時起點，到動、靜觸頭剛分(合)的時間。

同相同期      同相之中，分(合)閘時間**與*小之差。

相間同期      三相之中，分(合)閘時間**與*小之差。

平均速度      分(合)閘過程中，動觸頭總行程的前、后各去掉10%，取中間80%，動觸頭運動的行程與時間之比。

**速度      分(合)閘過程中，動觸頭開始運動后，取動觸頭運動每10ms為一個計速單元，直至動觸頭運動停止，得到若干個速度單元值，其中**的單元速度值即為分(合)閘**速度。

剛分(合)速度     根據被測開關的制造廠不同，開關型號不同，各制造廠定義了不同的剛分、剛合速度，本測試儀將各種不同的定義部分列入其中，供用戶自己選擇。

合前分后10ms：部分油開關和部分SF6開關；

合分前后各5ms：部分油開關和部分SF6開關；

LW6型：LW6型SF6開關；

LW8-35型：LW8-35型SF6開關；

10%到斷口：西安開關廠生產的SF6開關；

LW37-40.5：LW37型SF6開關；

同平均速度：沈陽開關廠生產的SF6開關；

自定義：如以上幾種定義均不被采用，用戶可根據本測試儀所測量的時間—行程曲線（行程有方向性），在曲線上自行定義剛分、剛合速度的速度取樣段，本測試儀自動計算出用戶定義的剛分、剛合速度（取樣段內的行程與時間比）。

合前分后10mm：部分35KV真空開關；

合前分后6mm：部分10KV真空開關。

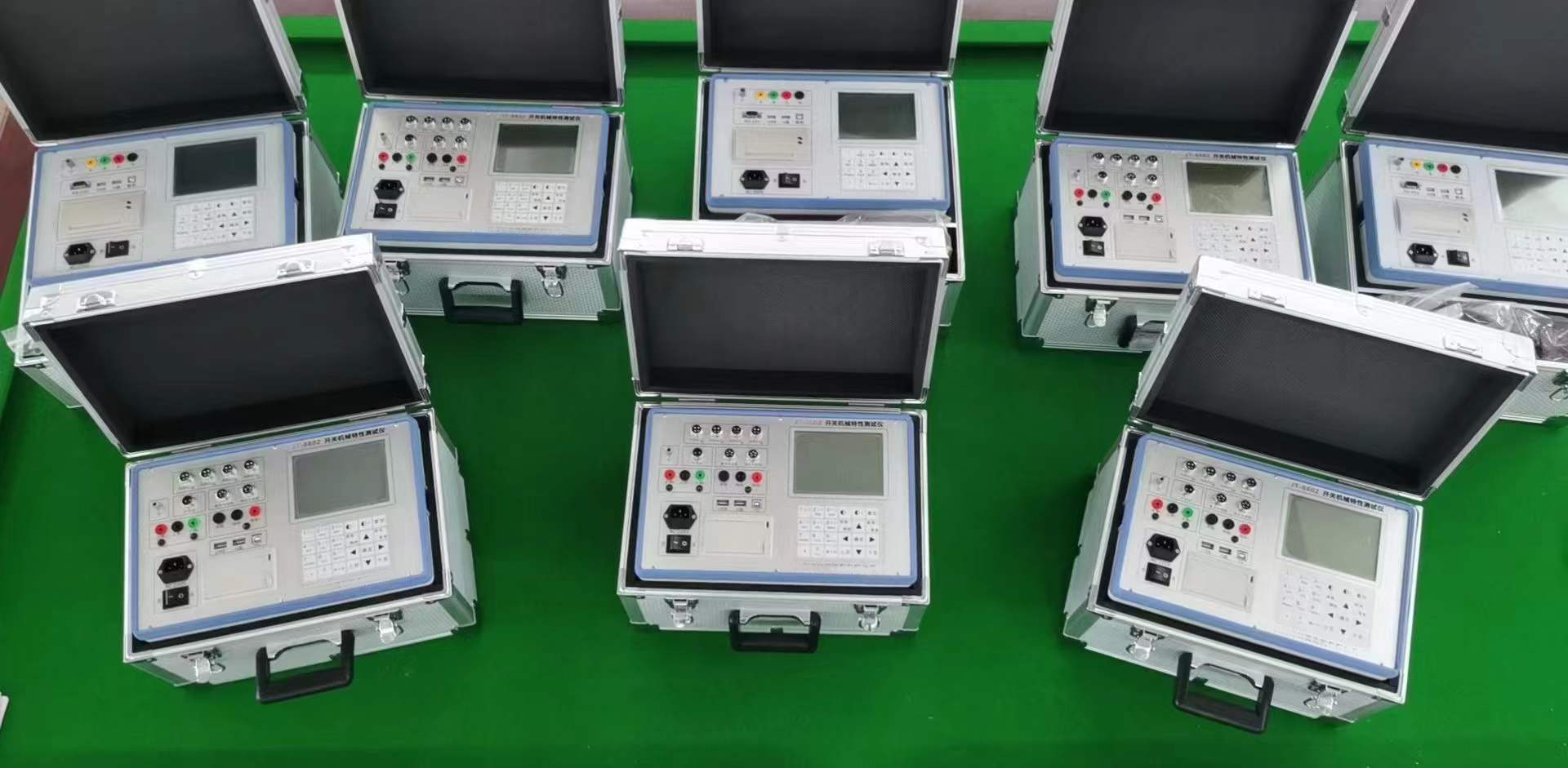

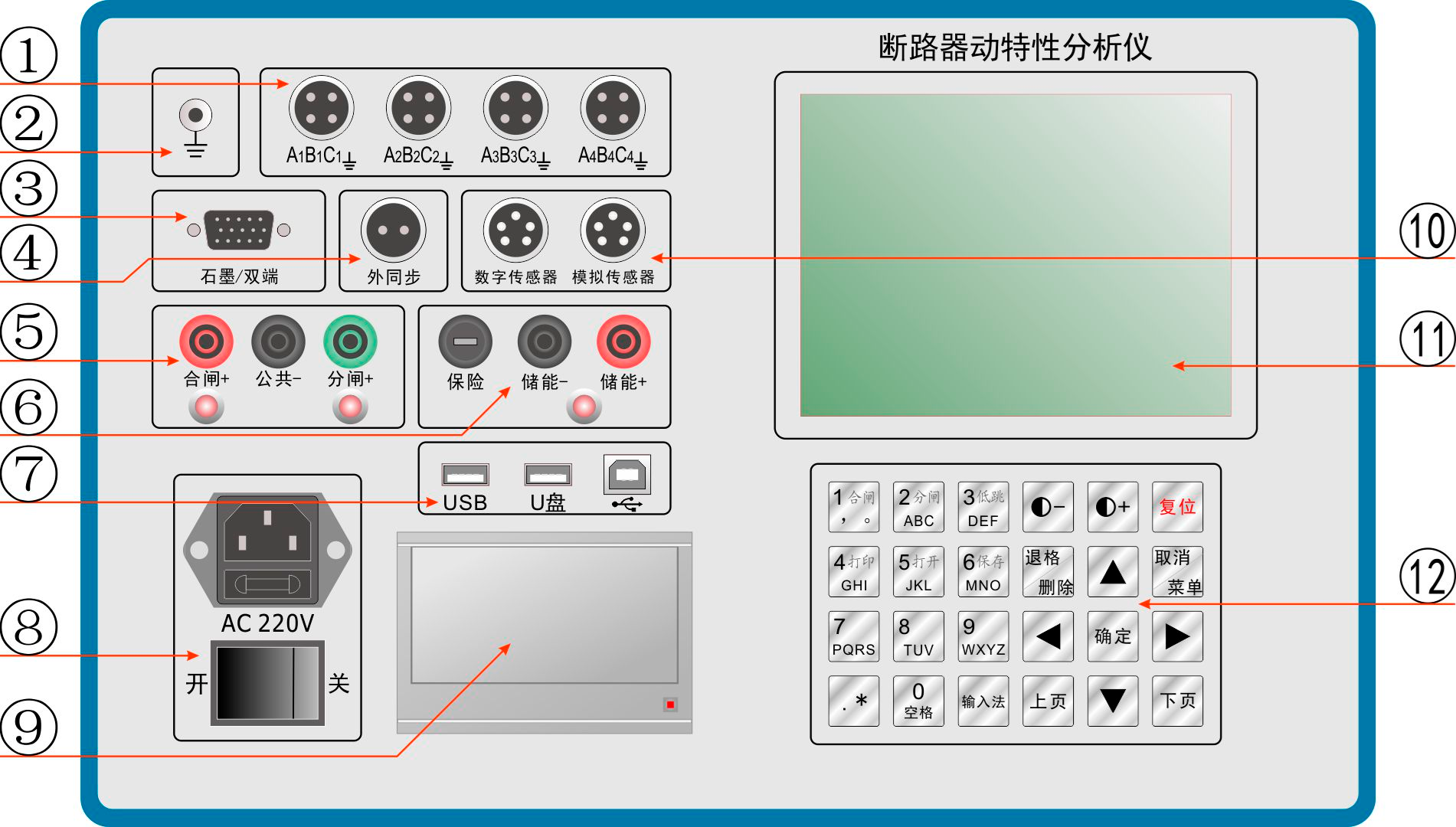

面板及接口功能說明
