QW-10主要用于10KV電力電纜的主絕緣、中間接頭以及端頭的絕緣狀況的檢測，以及早發現潛在隱患，減 少電纜突發故障引(起的事故與損失。符合相關國際以及**檢測標準，性能匹敵市場同等級進口設備，但其比市 場同類型產品的體積更小也更輕便，可以裝在普通的行旅?中運送到任意的測試地點，值得廣大用戶優先考慮。

該系統通過內部直流電源對被測 電纜充壓，達到預設電壓后，高壓 電 子開關導通，內部電抗器與負載 電 容 形 成 L C 振 游 ，模 擬 工頻 工 作 電 壓 激發處電纜內部缺陷。近工頻

( 20Hz~800Hz)的阻尼振澇為該方法提供了測試結果的有效性，短 時 性與低電壓更是讓該方法具備了 其他耐壓設備不能及的無損性。該 設 備操作簡單便于現場人員操作使 用 ，良好的連接設計為現場人員的安全提供了保障。

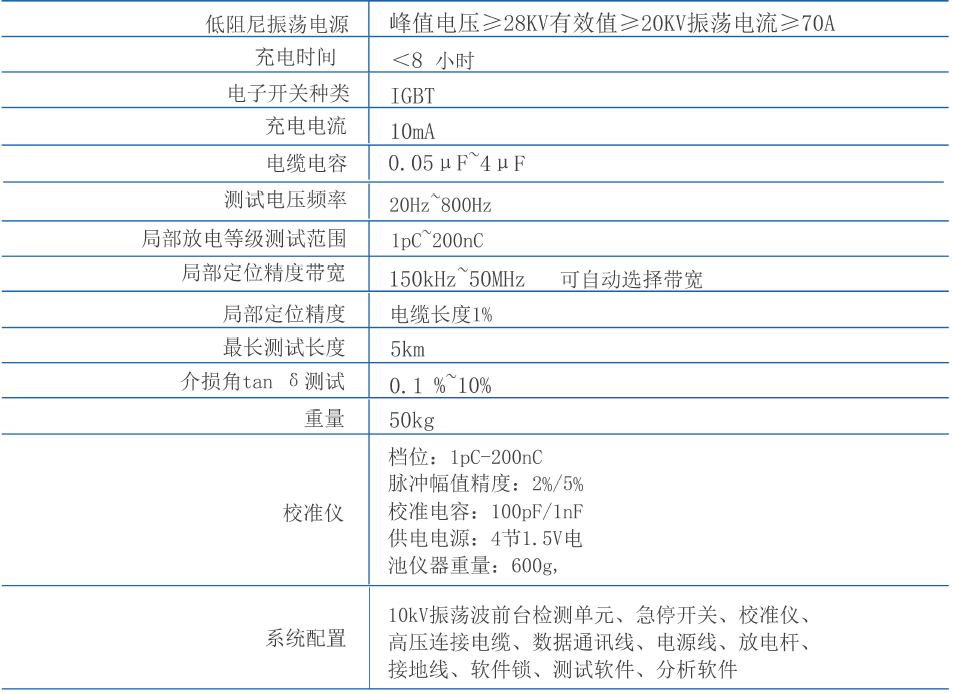

低阻尼振蕩電源 :峰值電壓≥ 28KV有效值≥ 20KV振蕩電流≥ 70A

充電時間：< 8 小時

電子開關種類：I G B T

充電電流：10mA

電纜電容：0.05uF-4uF

測試電壓頻率：20Hz-800Hz

局部放電等級測試范圍：1pC-200nC

局部定位精度帶寬：150kHz-50MHz  可以自動選擇帶寬

局部定位精度：電纜長度1%

測試電纜長度范圍：0-5km

介損角tanδ測試：0.1%-10%

重量：50KG
