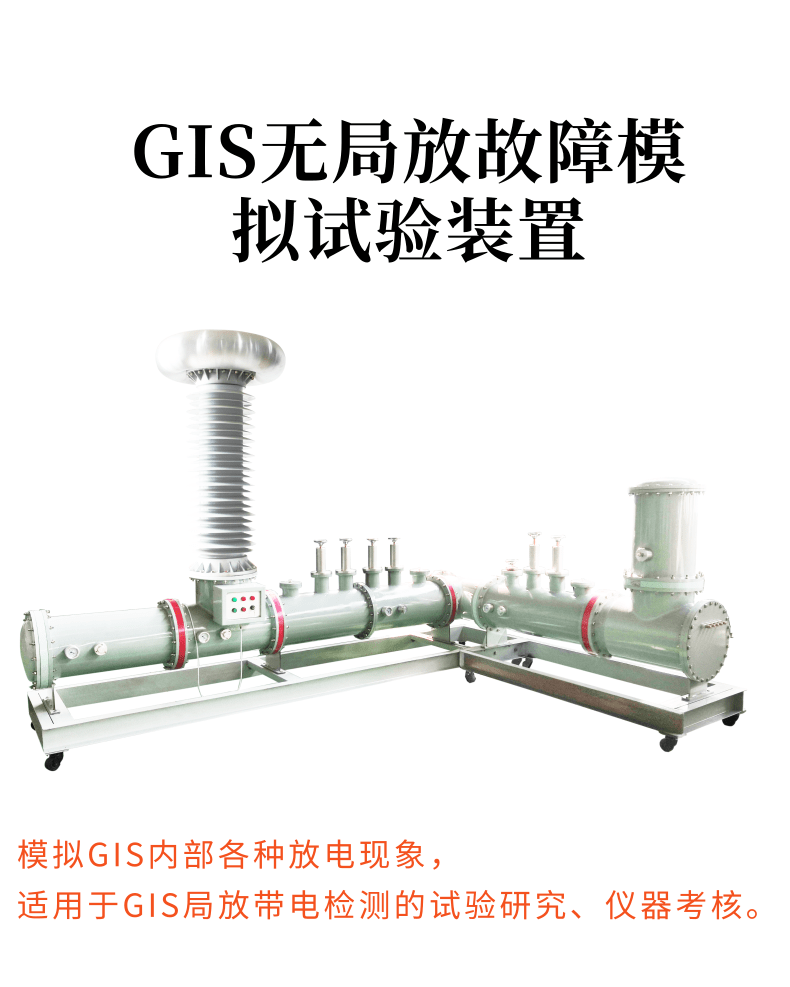

模擬GIS內部各種放電現象,適用于GIS局放帶電檢測的試驗研究、儀器考核

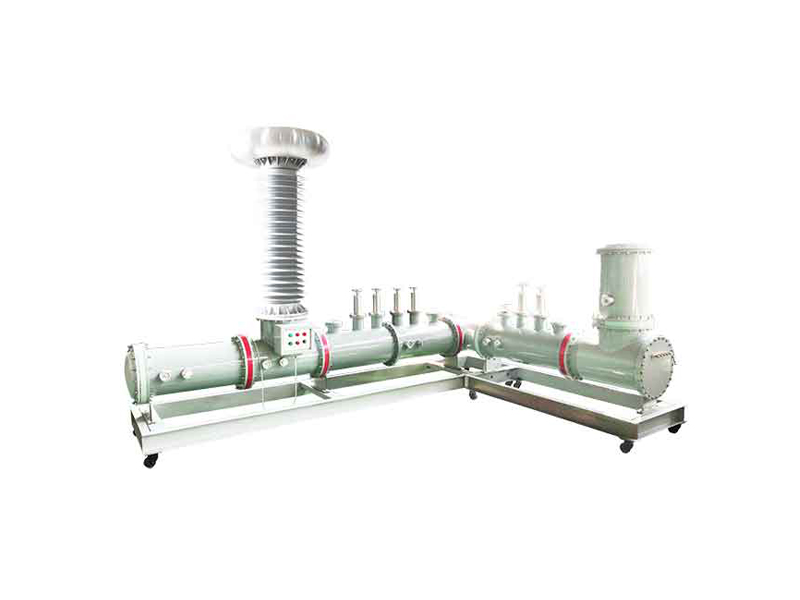

按實體GIS設計,真實模擬GIS內部的各種局放故障
真實性好:按實體GIS設計,真實模擬GIS內部的各種局放故障
整體性好: 升壓變壓器及耦合電容等高壓設備內置于GIS。
真實性好:按實體GIS設計,真實模擬GIS內部的各種局放故障。
整體性好: 升壓變壓器及耦合電容等高壓設備內置于GIS。
故障模擬:可模擬GIS**、懸浮、氣隙、顆粒、沿面等放電類型,多種 放電可復合產生。

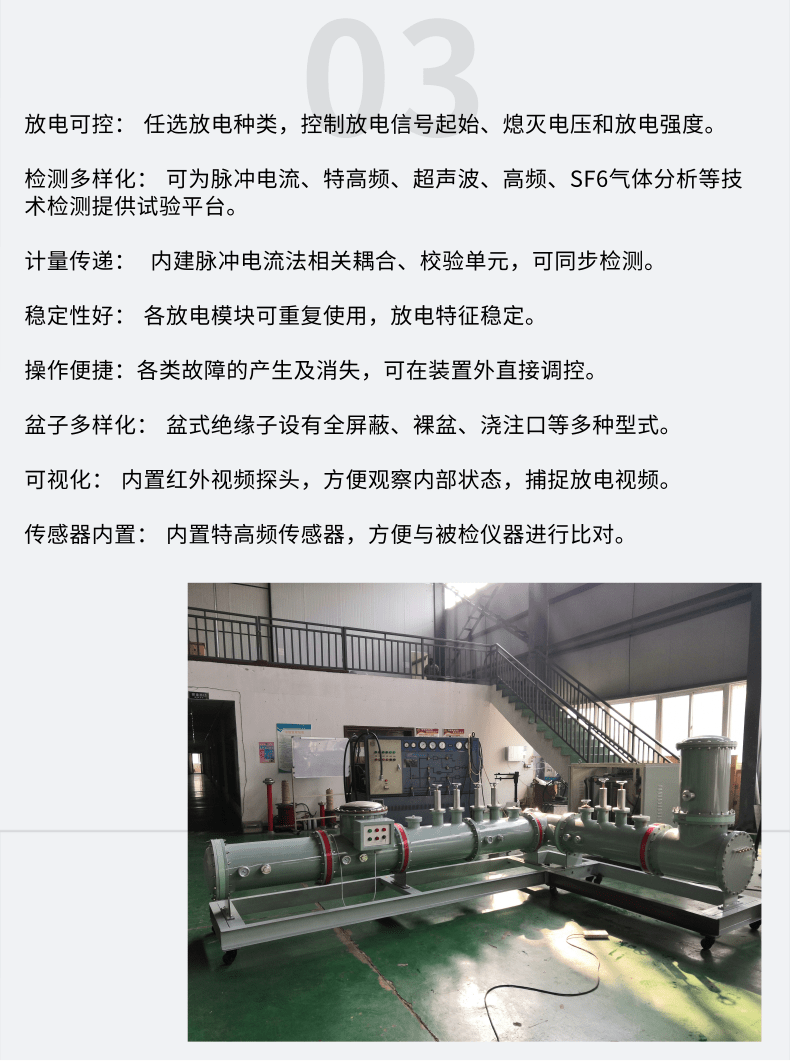

放電可控: 可任意選擇放電種類,控制各放電信號的起始電壓、熄滅電壓和放電強度。
檢測多樣化: 可為脈沖電流、特高頻、超聲波、高頻、SF6氣體分析等技術檢測提供試驗平臺。
計量傳遞: 內建脈沖電流法相關耦合、校驗單元,可同步檢測。
穩定性好: 各放電模塊可重復使用,放電特征穩定。
操作便捷:各類故障的產生及消失,可在裝置外直接調控。
盆子多樣化: 盆式絕緣子設有全屏蔽、裸盆、澆注口等多種型式。
可視化: 內置紅外視頻探頭,方便觀察內部狀態,捕捉放電視頻。
傳感器內置: 內置特高頻傳感器,方便與被檢儀器進行比對。
電壓等級:110 — 500kV;
局放量:≤1pc;
調節方式:手動,電動;
耦合電容量:50pF;
放電模擬:**5-800pC,顆粒:0.1-10 pC,懸?。?00—20000 pC,氣隙:10—1000 pC,沿面:10—1000 pC。
