主要用途

用于有機化合物（無機氣體）的定性定量分析

工作環境要求

溫度要求：15℃—35℃

濕度要求：25%—80%

電源要求：AC220V±10%，50Hz

功率要求

0.01℃

外形尺寸

600×540×455mm

重量

約60kg

電路設計

采用ARM嵌入式設計，內部CAN的方式，溫控采用高頻1700次/秒的反饋機制，控制精度更高

顯示器

7寸彩色觸摸屏顯示，中英文切換，智能化人機對話

進樣口

可配3個進樣器（填充進樣口、分流/不分流毛細進樣口）

檢測器

可*多選配4個檢測器（FID、TCD、FPD、ECD、NPD、PID）

輔助進樣裝置

可選配進樣閥、頂空進樣器、熱解析進樣器、自動進樣器等

色譜軟件

?全反控網絡色譜工作站，可自動獲取到色譜儀IP，MAC地址，并能夠?qū)崿F(xiàn)網絡自診斷，儀器聯網即可實現軟件遠程更新，固件“一鍵更新”等功能

連接方式

網絡端口連接，亦可同時選擇485等模擬輸出口，可通過MUDBAS（TCP/IP）協議實現在線儀表的DCS快速通訊及連接

智能化

具有開機自動調取方法文件，自檢，當色譜儀達到開機條件后，自動完成升溫、點火、準備、自動閥切換、做樣、后處理并上傳數據結果到指定DCS，可輕松實現在線監測的項目要求

方法儲存及方法序列

儀器內部具有大容量?jī)?chǔ)存卡8G，可大量?jī)?chǔ)存色譜方法；方法序列可隨意編輯，以便測定不同項目或者實現測試完畢后自動關機等動作，較少人工的無效等待

斷電保護

儀器采用斷電保護功能，斷電瞬間自動保存設置數據，來電即可實現自動升溫點火等常規儀器準備工作

自動化

配套8路外部事件，各路事件獨立完成所需要參數的設置及執行

快速功能

儀器具有一鍵準備，一鍵降溫，一鍵運行及一鍵點火等快速測試功能，大大節約客戶無效等待時間

拓展

*多4路輸入輸出設計，可輕松實現通過外部設備啟動色譜儀或者色譜儀啟動外部事件，輸出模式：IO無源觸點或者24V輸出

柱箱溫度

室溫以上5℃ ～ 450℃（使用液態CO2時可達-50℃，液氮可達-99℃）

程序升溫

21階21平臺

**升溫速率

120℃ / min

溫度設定精度

0.1℃

控溫精度

0.02℃

溫度穩定性

周圍溫度每變化1℃，柱溫箱溫度變化小于0.01℃

冷卻速度

從 350 降到 50℃ ≤8min（室溫25℃）

超溫保護

柱溫箱內溫度過高時，開啟自動保護功能

**運行時間

9999.99分鐘

單/雙填充柱

進樣口

用于有機化合物（無機氣體）的定性定量分析

分流/不分流

毛細柱進樣口

用途：用于毛細管色譜柱的進樣，多用于微量雜質測定

進樣閥

高溫伴熱閥箱：*多可控制4路多通閥，**可達225度

氫火焰離子化

檢測器

（FID）

**使用溫度：420℃

方式：雙流路方式

自動點火功能：采用軍工級點火器，點火絲采用非裸露設計，使用壽命是常規點火絲100倍，10年質保

檢測限：5.0 × 10^-12g/s（正十六烷）

基線噪音：≤2 ×10^-14A

基線漂移：≤1 × 10^-13A/30   min(儀器穩定2小時后)

動態范圍：10⁷

熱導檢測器

（TCD）

**使用溫度：300℃

方式：雙臂微孔熱絲設計

靈敏度：S值≥8000mv.ml/mg(苯)

基線噪音：≤10uv

基線漂移：≤50uv/30min

動態范圍：10⁵

電子捕獲

檢測器

（ECD）

**使用溫度：400°C

方式：使用Ni63源恒電流方式

*小檢測限：≤1.0 × 10^-13g/s（r-666）

基線噪音：≤40uv

基線漂移≤100uv/30min

動態范圍：10⁴

火焰光度

檢測器

（FPD）

**使用溫度：350°C

*小檢測限：≤1.4×10^-12g/s(P)   ，≤5×10^-11g/s(S)；

基線噪音：≤20uv

基線漂移≤50uv/30min

線性動態范圍：≥10³S，≥10⁴P；

數據采集

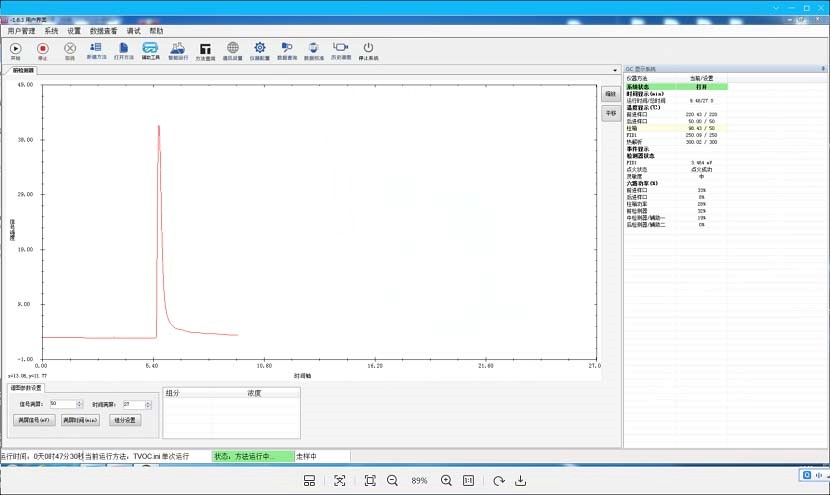

自主開發的反控型網絡色譜工作站，實現三通道數據同時采集及控制（提供軟件著作證書）

權限管理

可實現運維人員，儀器使用員和設備管理員三級權限管理

數據傳輸

采用網口通信的方式，數據吞吐量更快速，雙向握手頻率更高，具有完全自主知識產權的色譜系統具有MODBUS/TCP的標準接口，可以和DCS方便對接

靈敏度

1uV*s，動態范圍：220

網絡通信

支持無線網絡通信連接

無人值守功能

支持開機自啟動，自動升溫，自動點火，自動開橋流，自動采集樣品，自動處理數據，自動出數據趨勢圖等自動化在線監測所需要的各種功能

自動標定

對于定制化項目，可實現自動走零，走標，校零，校標等功能，也可定時校準

系統安全

全面支持FDA-21CFR Part11認證（電子署名、履歷、用戶密碼）、系統適用性測試（SST）和系統認證工具（IQ/OQ）

批量化處理功能

批處理功能使得儀器的控制、自動進樣器序列采集、自動積分校正及輸出報告均可一氣呵成，將日常繁瑣的分析簡單化

數據比對

強大的后處理功能，譜圖比較、重校正、數據的輸入輸出等功能一應俱全，“特別關注Online”可以在線得到分析結果，而無需等到采集結束
