產品功能特點
| 功率 | 75kVA | 150kVA | 300kVA | 600kVA |
| 電壓 | 60~1000V | |||
| 電壓 | 100A~1000A | |||
1、通道數 | 每機柜通道數 | ||
2、主通道 | 通道特點 | CC-CV恒流源與恒壓源采用雙閉環結構 | |
通道控制模式 | 獨立控制 | ||
通道并聯 | 支持*多4個通道并聯，并聯后不支持脈沖和模擬測試 | ||
三、輸入指標 | |||
1、輸入電源 | |||
2、功率因數 | ≥99%（滿載） | ||
3、THDi | ≤5%（滿載） | ||
4、輸入阻抗 | ≥1MΩ | ||
5、輸入功率 | |||
6、輸入電流 | |||
7、整機效率(Max) | |||
8、噪聲 | |||
9、電壓電流檢測采樣 | |||
10、功率控制模塊類型 | |||
11、輸入電源接線方式 | |||
12、保護 | 防浪涌、防孤島、過欠頻、過欠壓、缺相保護等 | ||
四、功能及性能指標 | |||
1、電壓 | 每通道測量范圍 | ||
**放電電壓 | |||
精度 | |||
分辨率 | 24bit | ||
2、電流 | 每通道測量范圍 | ||
精度（獨立量程） | |||
恒壓截止電流 | |||
分辨率 | 24bit | ||
3、功率 | 單通道輸出功率 | ||
整機輸出功率 | |||
4、時間 | 電流響應時間 | ||
電流轉換時間 | |||
*小工步時間 | 0.1s | ||
5、充放電模式 | 充放電模式 | 恒流充電、恒壓充電、恒流恒壓充電（恒流轉恒壓平滑過渡，防止電流尖鋒及大電流對電池沖擊，保護電池）、恒功率充電 | |
恒流放電、恒壓放電、恒功率放電、恒阻放電 | |||
截止條件 | 電壓、電流、相對時間、容量、-ΔV | ||
6、工況模擬工步 | 充電模式 | 電流、功率 | |
放電模式 | 電流、功率 | ||
切換 | 支持充放電連續切換 | ||
截止條件 | 時間、行號 | ||
下載數據量 | **支持100萬行工況下載 | ||
7、脈沖工步 | 充電模式 | 電流、功率 | |
放電模式 | 電流、功率 | ||
*小脈沖寬度 | 100ms | ||
脈沖個數 | 單個脈沖工步可支持32個不同的脈沖 | ||
充放電連續切換 | 一個脈沖工步可以實現從充電到放電的連續切換 | ||
截至條件 | 電壓、相對時間 | ||
8、DCIR直流內阻測試 | 支持自定義取點進行DCIR的計算 | ||
9、安全保護 | 軟件保護 | 掉電數據保護 | |
具有脫機測試功能 | |||
可設定安全保護條件，可設置參數包括：電壓下限、電壓上限、電流下限、電流上限、延時時間 | |||
硬件保護 | 防反接保護、過壓保護、過流保護、過溫保護等 | ||
五、數據管理與分析 | |||
1、工步設置方式 | 表格編輯 | ||
2、數據記錄 | 記錄條件 | *小時間間隔: 10ms(接入輔助通道為100ms) | |
記錄頻率 | |||
3、數據庫 | 采用MySQL數據庫集中管理測試數據 | ||
4、數據輸出方式 | Excel、Txt | ||
5、曲線類型 | 可自定義繪圖，4個Y軸 | ||
6、條碼掃描 | 支持條碼掃描功能，可通過電池條碼實現 | ||
歷史數據的管理與追溯 | |||
六、通信方式 | |||
1、上位機通訊方式 | 基于TCP/IP協議 | ||
2、通信接口 | 以太網 | ||
3、下位機通信波特率 | 1M帶寬 | ||
4、上位機通信波特率 | 10M～100M自適應 | ||
5、組網方式 | 通過交換機及路由器組建局域網 | ||
6、通訊擴展（選配） | 支持CAN,RS485通訊與BMS通訊，帶DBC配置功能 | ||
七、環境要求及尺寸重量 | |||
1、工作溫度 | -10℃～40℃（在25±10℃范圍內，保證測量精度：精度漂移0.005% of FS /℃） | ||
2、存儲溫度 | -20℃~50℃ | ||
3、工作環境相對濕度 | ≤70% RH（沒有水汽凝結） | ||
4、存儲環境相對濕度 | ≤80% RH（沒有水汽凝結） | ||
5、設備尺寸W*D*H | |||
6、重量 | |||

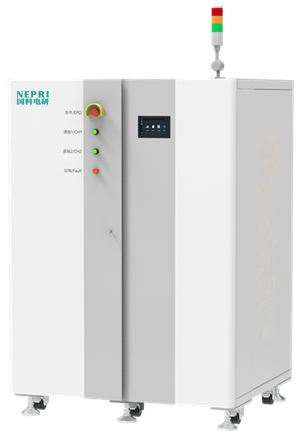

7、設備外觀（僅供參考） | |||
八、輔助測試系統(選配） | |||
1、溫度輔助通道 | 溫度范圍 | 熱敏電阻：-30℃～120℃ | |
熱電偶：-200℃～260℃ | |||
溫度精度 | ±1℃（線長2m以內） | ||
溫度分辨率 | 0.1℃ | ||
2、電壓輔助通道 | 電壓范圍 | 0V～5V | |
電壓精度 | ±0.1% of FS | ||
電壓分辨率 | 0.1mV | ||
3、簡介 | 主要用于電池測試過程中表面、極耳溫度的監控，測試精度高，測試數據能夠與主電壓、電流數據綁定，同時測量的溫度可作為過程工步的控制條件和保護條件。 | ||
