排查低壓用戶的電能表與用戶之間可能存在不對應關系
不需入戶實現檢測。能準確快捷地檢測到串戶現象是否存在。
此裝置的設計目的是使用在居民樓里，通過給供電線路加載超低頻信號于供電線纜中，使用無線接收機在線纜沿途和線纜入戶處，接收到發射機發送的經過編碼的信號，由接收機解調出有效信號。完成確定發射機與接收機一一對應的戶表關系，從而達到快速準確判定串戶與共零現象是否存在，和發生串戶的具體位置。
方案如下：
裝置設計分為超低頻信號發射機和接收機兩部分。

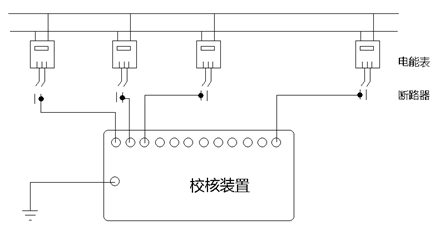

裝置設置為12通道，能對一個表箱里的12路用戶同時進行檢測。極大提高排查效率。
發射機部分的主要任務是根據設置的載波頻率、信道，同時發送12通道的數據，并對數據進行編碼，同時控制信號的傳輸頻率、工作時間、間歇時間等。
接收機設計成手持式，由天線感應線纜中加載的超低頻信號，然后對接收的信號進行放大、帶通濾波、解調、解碼等過程。
低壓用戶的電能表與用戶之間可能存在不對應關系。電能表戶表對應關系的裝接管理問題可能存在于:
1.老舊小區在線路改造時遺留下的問題；
2.新建小區檢測或登記時出現的問題；
3.人為改線竊電的問題。
這些問題的出現，導致電網企業與用戶之間產生矛盾、糾紛，因用戶投訴此類問題，給供電企業帶來形象及經濟方面較大損失。為了確定戶表對應關系，已有企業、研發機構研發出相應產品，但這些產品都存在共同問題，即只有入戶才能實現檢測。而用戶因入住率和不積極配合等主、客觀原因，常常使得檢測不能順利進行。
我公司根據自身技術特點，在用戶不參與的情況下完成檢測，能準確快捷地檢測到串戶現象是否存在。
主機載波頻率 | 10～50MHz； | |
主機載波數據傳輸速率 | 不小于1 kbps | |
主機調制方式 | THSK | |
主機檢測通道 | 12通道 | |
主機**載波功率 | 不大于20dBm（0.1W） | |
主機無中繼傳輸距離 | 100m | |
主機標稱輸出阻抗 | 50歐姆 | |
從機接收靈敏度 | 不劣于-70dBm | |
從機有效探測距離 | 不小于5m | |
液晶顯示功能 | 采用液晶顯示 | |
工作電源 | 電壓 | 鋰電池12V |
功率消耗 | 小于4W | |
容量 | 大容量電池供電，滿足全天測試需求 | |
