產品簡介

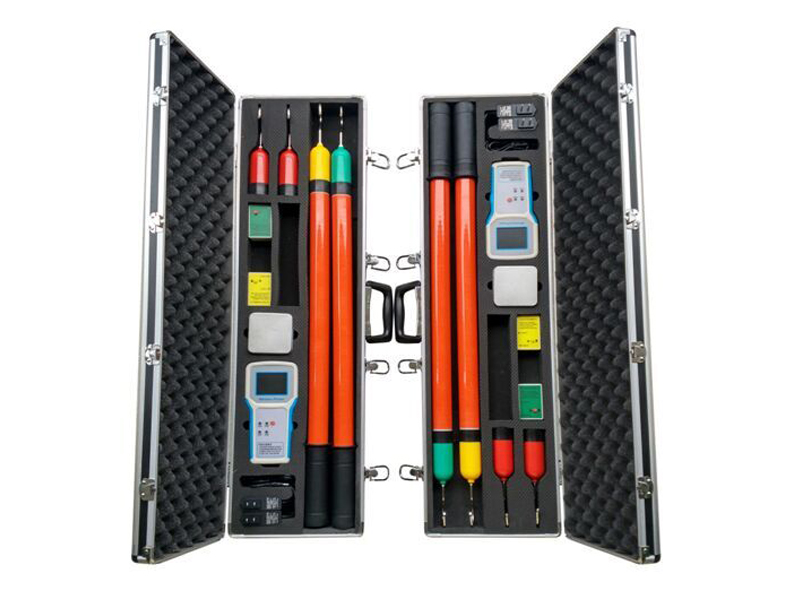

NEPRI-8800B互聯網型全時遠程高壓定相系統（以下簡稱“系統”）用于高壓輸電/配電線路測定ABC三相，核對相序顏色是否標注正確。該系統由一個基站，若干個接收機組成。用戶可以通過網頁管理用戶數量、群組關系和權限。系統有兩種工作模式，一種為固定基站定相模式，另一種為移動定相模式。
固定基站定相模式：固定基站放置于變電站內，通過3G和4G網絡向全網發送三相實時相位值，任一接收機可隨時隨地完成定相工作。多臺接收機可同時工作。
移動定相模式：多臺接收機組成一個群組，選擇其中一個接收機作群主，將其測量值作為三相相位標準，向其它群成員發送實時相位值。任一群成員可以依照群主相位名稱確定所測線路ABC三相。
工作原理
基站和接收主機均采用GPS授時，使所有設備的時間保持高度一致，其時間誤差小于1微秒?；静蓸覣BC三相相位值，并將此相位值作為ABC基準相位值向全網發送。接收主機根據自己測量的相位值判斷所測線路是哪一相，如果所測值與A相基準值相同，則確定線路為A相。
多個接收機也可以組成一個群組，設定其中一個接收機為群主充當基站的功能，向全網發送基準相位值。其余原理與上述基站模式一致。

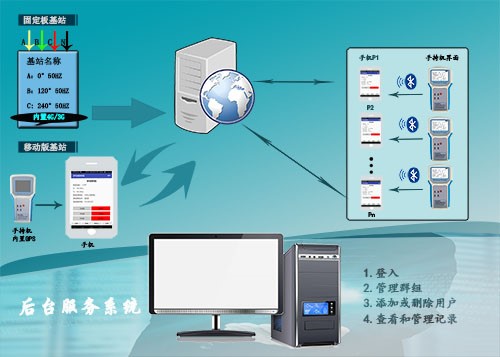

數據測樣與傳輸原理：
1、 固定基站模式：固定基站內置SIM卡，基站直接采樣380三相線路相位值，并將此相位值通過3G網絡發送給指定的網絡服務器。接收機通過配置的發射器采樣高壓線路相位值，接收機通過藍牙將此相位值發送給手機，手機APP將此相位值發送給指定的網絡服務器，服務器計算出相位差值，確定線路相位后，將此結果下發給手機，手機上顯示定相結果。
2、 移動定相模式：群主的發射器采樣線路相位值，群主接收機將此相位值通過藍牙發送給手機，手機APP將此相位值發送給指定的服務器。其余原理與上述1基站模式一致。
用戶管理后臺：可以管理所在單位的所有成員，刪除和創建群組，添加和更改群成員，參看測試記錄。
安全事項
1、現場測試時，應按電力部門高壓測試安全距離標準進行操作。
2、標準配置絕緣桿3米，對應電壓等級為 ≤ 220kV。如測量線路電
壓高于220KV時，請使用長度大于3米的絕緣桿。
3、基站切勿自行安裝，我司會派出專業人員免費安裝。
